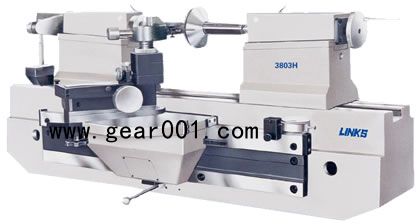

用途：
本儀器主要用于檢查齒輪滾刀、蝸輪滾刀及花鍵滾刀的齒形誤差、刀齒前面的徑向性誤差、刀齒前面對內孔軸線的平行度誤差、容屑槽的導程誤差、容屑槽的相鄰周節差及最大累積誤差、軸臺的徑向圓跳動及端面圓跳動誤差。
特點：
本儀器特別適用于齒輪生產廠測量刃磨的滾刀刃磨精度，以控制 滾齒加工質量，也適于工具廠在生產滾刀時對滾刀齒形等單項精度的測量，與我廠生產的3802型滾刀螺旋線測量?jī)x配套可完成齒輪滾刀的 全部主要精度的測量。
技術規格：
可測滾刀模數 ...........................1～10mm
可測滾刀最大直徑......................... 200mm
左右頂尖距............................ 0～500mm
儀器凈重 .................................260kg
儀器毛重................................. 370kg
包裝外形尺寸..............1500mm×1000mm×900mm
基本配置：
測量主機....................................1臺
小型扭簧比較儀..............................1塊
百分表......................................2塊
左右頂尖....................................2個
標準錐軸....................................1個
帶動器及卡箍................................1套
平行板......................................1件
測頭........................................5個
